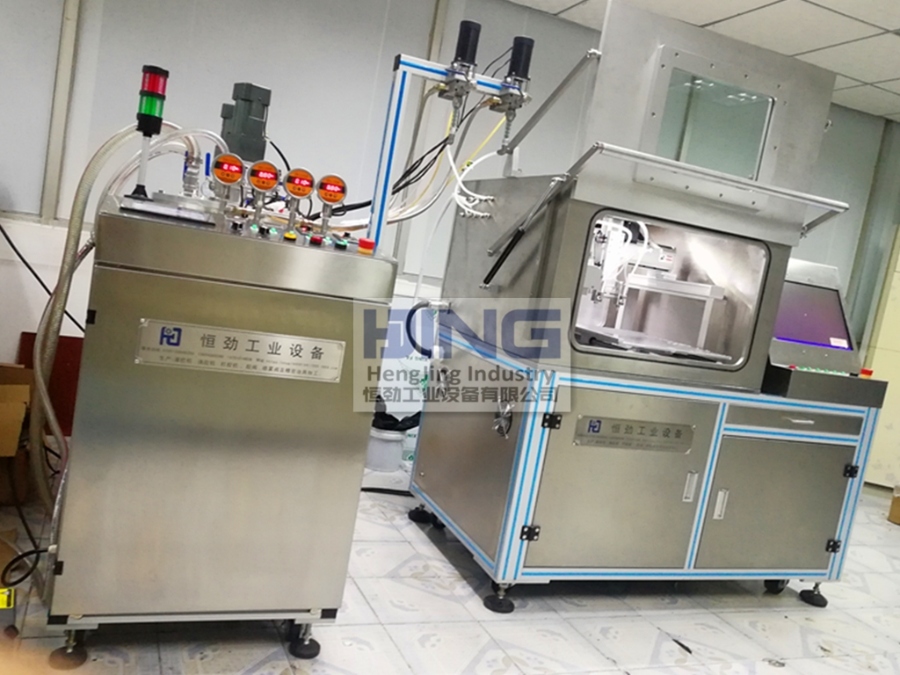

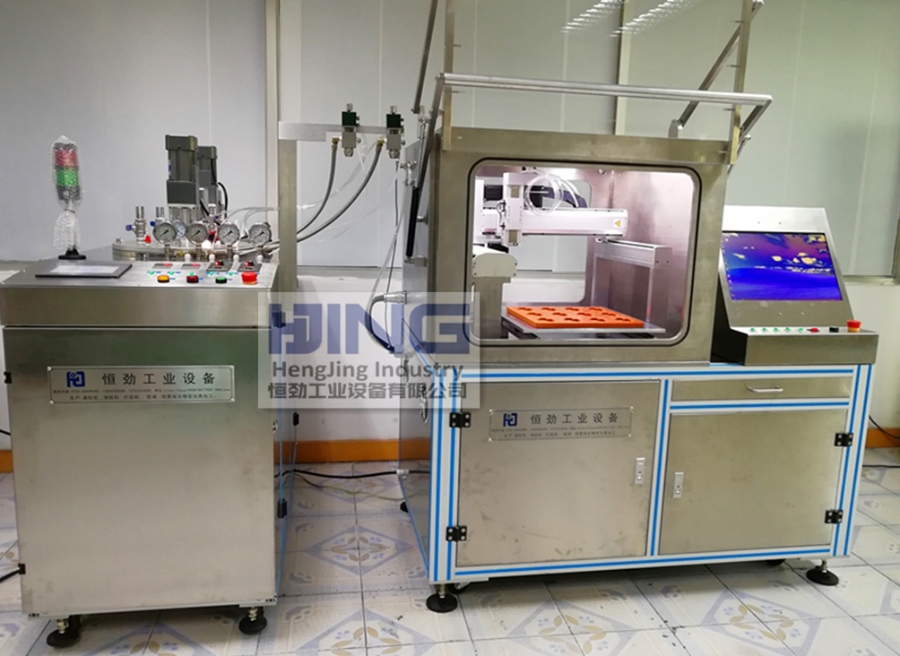

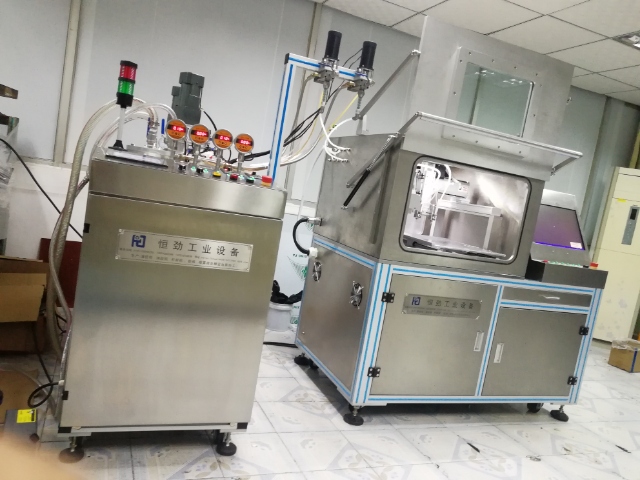

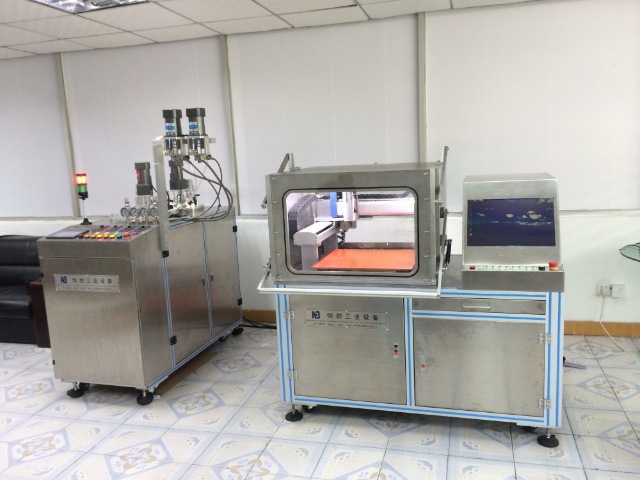

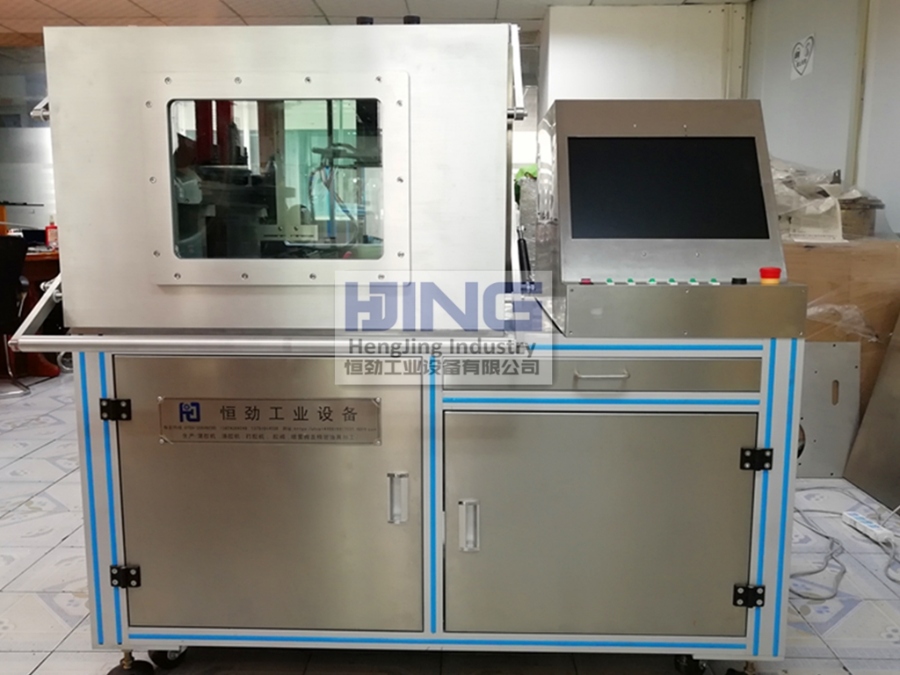

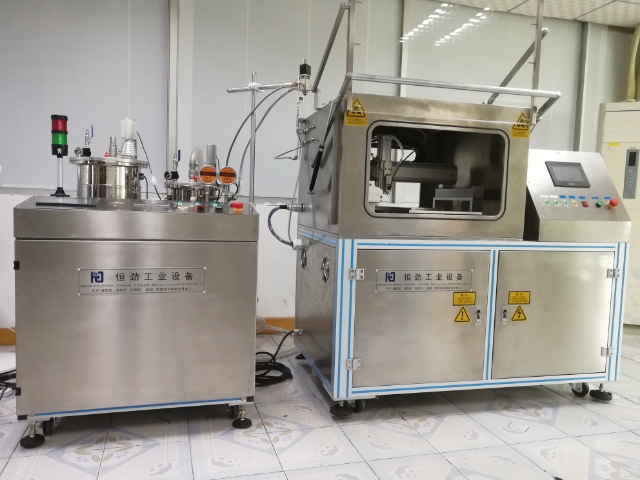

HJ-2001-002單軸真空灌膠機

適用物料

適用于環氧樹脂、聚氨脂、硅膠、水晶膠等雙組份物料的灌注

應用領域

汽車電子、LED燈、互感器、電容、電源供應器封裝、高壓包、點火線圈、電機、傳感器、逆變器等

產品的灌膠

在真空狀態下實現AB膠全自動灌膠，真正解決了灌膠求高，縫隙小導致膠水難滲透，線圈常壓灌膠難脫氣泡等一系列氣泡問題。

設備性能

設備主體：采用工業加厚鋁型材機架及不銹鋼封板

控制系統：PLC控制、觸摸屏操作面板、出膠速度參數化設定；

儲存參數：實現多段灌膠，自動儲存程序，相同產品無需重新編輯參數

配比系統：軟件自動配比，調節比例一鍵啟動

膠水配比：膠水按需配比，實現邊混合邊灌膠，最大限度節約膠水

供膠方式：雙步進電機+供膠泵

攪拌裝置：膠水單膠攪拌，保持物料的均一性，防止膠水沉淀物分層

加熱裝置：保持物料的最佳物理性能及提高物料的流動性

膠水脫泡：保證A/B膠桶里的的膠水是無氣泡狀態

視鏡料缸：配有液位觀察視鏡，觀察料缸內物料的使用情況，可選配LED照明視鏡

混合方式：靜態混膠 /動態混膠

報警系統Ⅰ：料桶高低液位感應報警裝置，即缺料及滿料自動報警

報警系統Ⅱ：膠水防固化報警，即長時間不操作，可設定自動排膠

報警系統Ⅲ：管道堵塞，比例不對，設備自動報警停機

儲料裝置：5L-120L可選，不銹鋼材質

清洗裝置：采用氣液清洗方式，簡易快捷

灌膠功能：具有灌膠機的一切功能

控制系統：專業點膠運動控制器

定位裝置：精確定位和控制灌膠，實現空間直線、多頭灌膠

結構設計：剛性結構設計、確保在運行過程中的穩定性

輸出控制：獨立的通用輸入輸出

驅動方式：步進馬達和驅動卡

單軸行程：300mm-400mm（可選配）

※ 觸摸屏+專業灌膠軟件，易學易懂

※ 采用2頭同時出膠，膠量大小粗細、涂膠速度、滴膠時間、停膠時間皆可參數設定，出膠穩定，不漏膠，不滴膠

※ 配膠、真空灌膠和軌跡灌封三種功能一體化實現，全自動操作，節約安裝空間

※ Z軸高度調速裝置能適應不同高度的工件作業

※ 專業高真空不銹鋼真空箱與亞克力真空門

※ 真空箱內LED照明系統

※ 滑動平臺方便產品上、下載

※ 電子設定真空度及自動啟動功能

※ 快速排空功能（采用國產合資真空泵）

※ 完全處于真空狀態下對產品進行灌注，避免產品氣泡殘留

產品技術參數及規格

出膠精度：+/-0.02

配比精度：+/-0.02

真空度：-0.1bar

比例范圍：1:1至1:10

膠水粘度：少于300，000 cps

工作氣壓：>0.4 Mpa

出膠速度：1cc/sec-17cc/sec

電源及功率：AC 220V+/-10%，50~60Hz \ 2.5 kw

輸入電壓：AC 100V / 220V，50~60Hz

整機尺寸：3700L x 1000W x 1650H（mm）

整機重量：1000kg

工作環境：濕度：20-90%，溫度：0-40℃
